گیج چیست؟

گیج یکی از شاخه های ابزار دقیق است که میزان یک پارامتر فیزیکی را اندازه گیری می کند. بسته به نوع پارامتر گیج های متفاوتی وجود دارند. گیج فشار، گیج دما و گیج جریان که به آن فلومتر می گویند از انواع گیج ها هستند. گیج ها پارامتر مورد نظر را اندازه گیری کرده و باتوجه به رنج و دقت و واحد اندازه گیری میزان آن کمیت را به کاربر نمایش می دهند. گیج ها به طور گسترده ای در صنعت مورد استفاده قرار می گیرند و نقش مهمی را نیز ایفا می کنند. عملکرد نادرست گیج می تواند آسیب های جبران ناپذیری را به مجموعه وارد نماید.

انواع گیج:

گیج ها با توجه به نوع پارامتر مورد اندازه گیری انواع مختلفی مانند گیج فشار و دما و رطوبت و ... دارند. اما از لحاظ نحوه عملکرد و تکنولوژی به کار رفته در آن ها می توان به آنالوگ یا عقربه ای و دیجیتال بودن اشاره نمود.

گیج عقربه ای چیست؟

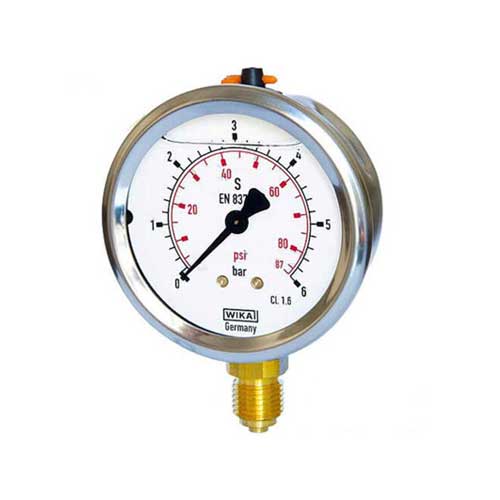

گیج های عقربه ای میزان کمیت اندازه گیری شده را از طریق تغییرات عقربه نمایش می دهند. این نوع گیج ها نیز دو نوع خشک و روغنی دارند. وجود گللیسیرین در گیج های روغنی باعث می شود عقربه از دقت بیشتری برخوردار بوده و مقدار ثابتی را به کاربر نشان دهد.

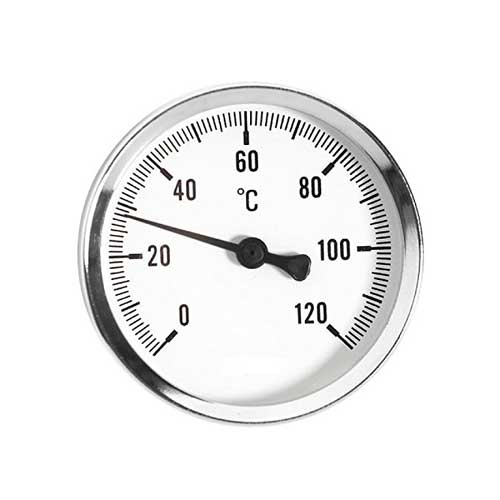

گیج دما عقربه ای چگونه ای کار می کند؟

دما سنج عقربه ای معمولا به دو صورت طراحی شده است: دما سنج بی متال و دما سنج پرشده با گاز
دما سنج بی متال یکی از دما سنج عقربه ای معمول با تکنولوژی قدیمی می باشد .از آنجا که طول سیم با گرم و سرد شدن افزایش و کاهش طول آن تغییر پیدا می کند این روش اساس کار گیج عقربه ای دما می باشد.

دما سنج عقربه ای پرشده با گاز:

معمولا از گاز های بی اثر در مخزن انتهایی گیج عقربه ای پر شده که با افزایش دما باعث ایجاد فشار بیشتر و حرکت عقربه بروی صفحه مندرج می شود.

گیج دیجیتال:

گیج دیجیتال از سنسور های خازنی و حرارتی برای اندازه گیری میزان فشار و دما استفاده می کند. تغییرات دمایی یا فشار از طریق سنسور به تغییرات خازنی تبدیل شده و تبدیل به سیگنال الکتریکی می شود. مقدار اندازه گیری شده  روی صفحه نمایش با دقت بالایی نشان داده می شود. همان طور که مطرح شد دقت اندازه گیری در گیج دیجیتالی با توجه به سنسور خازنی که دارد بسیار بالا بوده و تا 0.01 نیز می باشد. این دقت بالا باعث بالا بودن قیمت گیج های دیجیتالی نسبت به گیج عقربه ای شده است. با این وجود استفاده از گیج دیجیتالی به گستردگی استفاده از گیح های عقربه ای نیست و گیج عقربه ای بازار بیشتری برای خرید دارد. اما معمولا برای کاربرد هایی با دقت بالا و یا استفاده از گیج مرجع از گیج دیجیتالی استفاده می شود.

مزیت گیج دیجیتال نسبت به گیج عقربه ای:

• • گیج دیجیتال دارای دقت بسیار بالا می باشد

• • قابلیت تنظیم نقطه آلارم

• • قابلیت کالیبره دستگاه از طریق نرم افزار

• • دارای خروجی سیگنال الکتریکی

• • قابلیت انتقال نمایشگر دورتر از محل اندازه گیری

• • قابلیت کنترل دقیق با قطع و وصل رله خروجی
