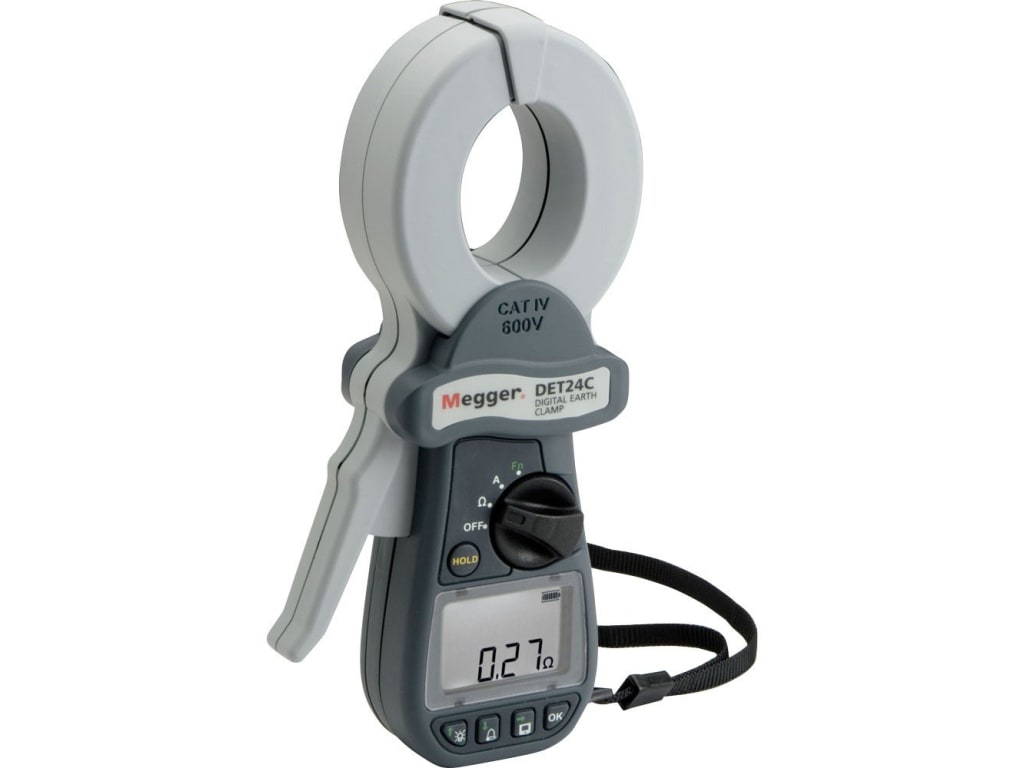

ارت سنج کلمپی

وجود سیستم ارت در هر ساختمان جهت حفاظت از جان افراد و همچنین تجهیزات الکتریکی امری ضروری است. لذا صحت عملکرد این سیستم باید به صورت دوره ای مورد بررسی قرار گیرد. بررسی این سیستم از طریق ارت سنج انجام می گردد. ارت سنج ها انواع مختلفی دارند که ساده و راحت ترین نوع آن ارت سنج کلمپی می باشد.

طرز کار ارت سنج کلمپی

ساده ترین روش برای اندازه گیری مقاومت چاه ارت استفاده از ارت سنج کلمپی می باشد. این روش بر خلاف روش های دیگر ( استفاده از ارت سنج سه سیم و چهار سیم) نیازی به کوبیدن میخ در زمین و جدا کردن سیستم ارت ندارد، بلکه لازم است سیستم ارت حتما متصل باشد. اما اساس کار آن مانند تمام ارت سنج ها، قانون اهم است.

برای استفاده از این ارت سنج، وجود یک حلقه مدار کامل نیاز است. لذا تعداد چاه ارت باید بیشتر از یکی باشد. کلمپ دستگاه شامل دو سیم پیچ است که یکی ایجاد ولتاژ کرده و دیگری جریان را اندازه می گیرد. با توجه به ثابت بودن ولتاژ اعمال شده و قانون اهم، جریان القا شده در مدار متناسب با مقاومت چاه های ارت است. مهم ترین نکته ای که در استفاده از ارت سنج کلمپی باید به آن توجه کرد این است که اندازه گیری ارت سنج کلمپی، اندازه گیری مقاومت کل حلقه است. یعنی حتما باید یک حلقه مقاومتی برای اندازه گیری وجود داشته باشد. هرچه تعداد حلقه های موازی بیشتر باشد اندازه گیری دقیق تری خواهیم داشت.
