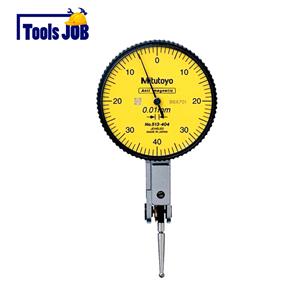

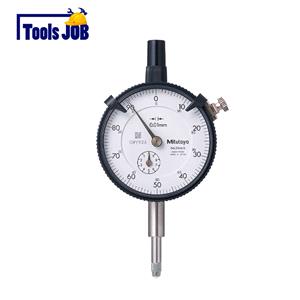

ساعت اندیکاتور چیست؟

این ساعت ابزاری بسیار دقیق برای اندازه گیری خلاصی طول و همچنین برای اندازه گیری تاب و انحنای قطعات بیضی با دقت اندازه گیری بسیار بالا مورد استفاده قرار میگیرد و در دو مدل آنالوگ یا عقربه ای و دیجیتال در بازار قابل تهیه می باشد. ساعت اندیکاتور در دو مقیاس اینچی و میلیمتری طراحی شده است. این ابزار دقت 0.01 تا 0.002 میلیمتری را اندازه گیری می کند. حساسیت بالا در اندازه گیری سطح انحنا کم دارد از جمله مهمترین کاربرد ساعت اندیکاتور می توان در الایمنت کوپلینگ عنوان کرد.

استفاده از ساعت اندیکاتور به درو روش زیر انجام می پذیرد :

روش اول Ram and face:

یکی از کاربردهای ساعت اندیکاتور هم راستا سازی می باشد برای این کار از روش Ram and face در اندازه گیری استفاده می شود در این روش در هنگامی که پایه ساعت روی جسم قرار می گیرد عقربه های ساعت اندیکاتور به سمت راست هم جهت با عقربه های ساعت حرکت می کند هنگامی که پایه ساعت اندیکاتور مماس با جسم نباشد و فاصله بین جسم و ساعت اندیکاتور وجود داشته باشد ساعت اندیکاتور این فاصله را اندازه گیری می کند.

در استفاده از ساعت اندیکاتور باید به این نکته توجه نمود که اگر حرکت پایه ساعت به سمت داخل باشد مقدار فاصله در جهت مثبت نشان خواهد داد و اگر پایه ساعت اندیکاتور به سمت بیرونی حرکت کند مقدار فاصله را منفی نشان خواهد داد. از این روش در مواردی که یک شفت را بتوان چرخاند و شفت دیگر قابلیت چرخش و حرکت نداشته باشد.

روش دوم Reverse indicator:

در این روش از ساعت اندیکاتور استفاده می شود تفاوتی که این روش با روش قبل دارد این است که اندازه گیری به صورت همزمان انجام می پذیرد و در مواردی به کار میرود که دو شفت به طور همزمان در حال چرخش باشد.
