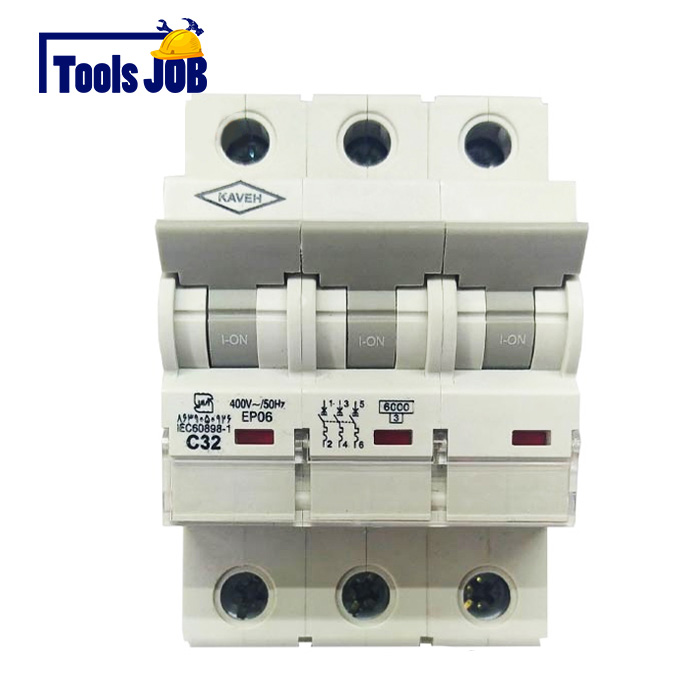

کلید مینیاتوری سه فاز 32 آمپری کاوه C16-EP04, کلید مینیاتوری سه فاز 32 آمپری کاوه C16-EP04, تیپ موتوری C, ساخت کشور ایران و شرکت الکترو کاوه میباشد.در کشور ما نیز برای کلیدهای مینیاتوری استاندارد ملی به شماره 2611 تدوین شده است.کلید مینیاتوری سه فاز 32 آمپری کاوه مدل C32-EP06, در 6000 ولت نهایتا مدار اتصال کوتاه را قطع میکند و ولتاژ نامی ضربه ای و قابل تحمل آن 6000 ولت است. نحوه ی عملکرد فیوز مینیاتوری سه فاز 32 آمپری کاوه بدین صوت میباشد که در حالت اضافه بار، در هنگام گذر جریان، بی متال گرم شده و خم می شود و ضامن مکانیکی را آزاد می کند. مدت زمان خم شدن بی متال به مقدار جریانی که از آن می گذرد بستگی دارد. هر چه جریان بیشتر شود، انحراف بی متال سریعتر انجام می شود. در حالت اتصال کوتاه، جریان گذرا از مگنت پیستون را به سمت ضامن حرکت می دهد. در نتیجه ضامن به صورت آنی آزاد می شود و بلافاصله اتصالات را آزاد می کند.
مشخصات فنی کلید مینیاتوری سه فاز 32 آمپری کاوه C16-EP04 :
- مشخصه استاندارد: IEC/EN 60898
- نوع تیپ : C
- تعداد پل: 3P+N
- ولتاژ نامی: 400 ولت
- کلاس انرژی : 3
- ولتاژ ضربه ای قابل تحمل نامی: 6000
- ولتاژ آزمون دی الکتریک برای یک دقیقه: 3 کیلو ولت
- قدرت قطع اتصال کوتاه :6000
- فرکانس : 50/60 هرتز
- ولتاژ نامی: 400 ولت
- ولتاژ عایق بندی: 500 ولت
- فرکانس نامی: 50/60 هرتز
- میزان اتلاف توان برای هر پل: 5.3 وات
- درجه حفاظت ترمینال: IP20
