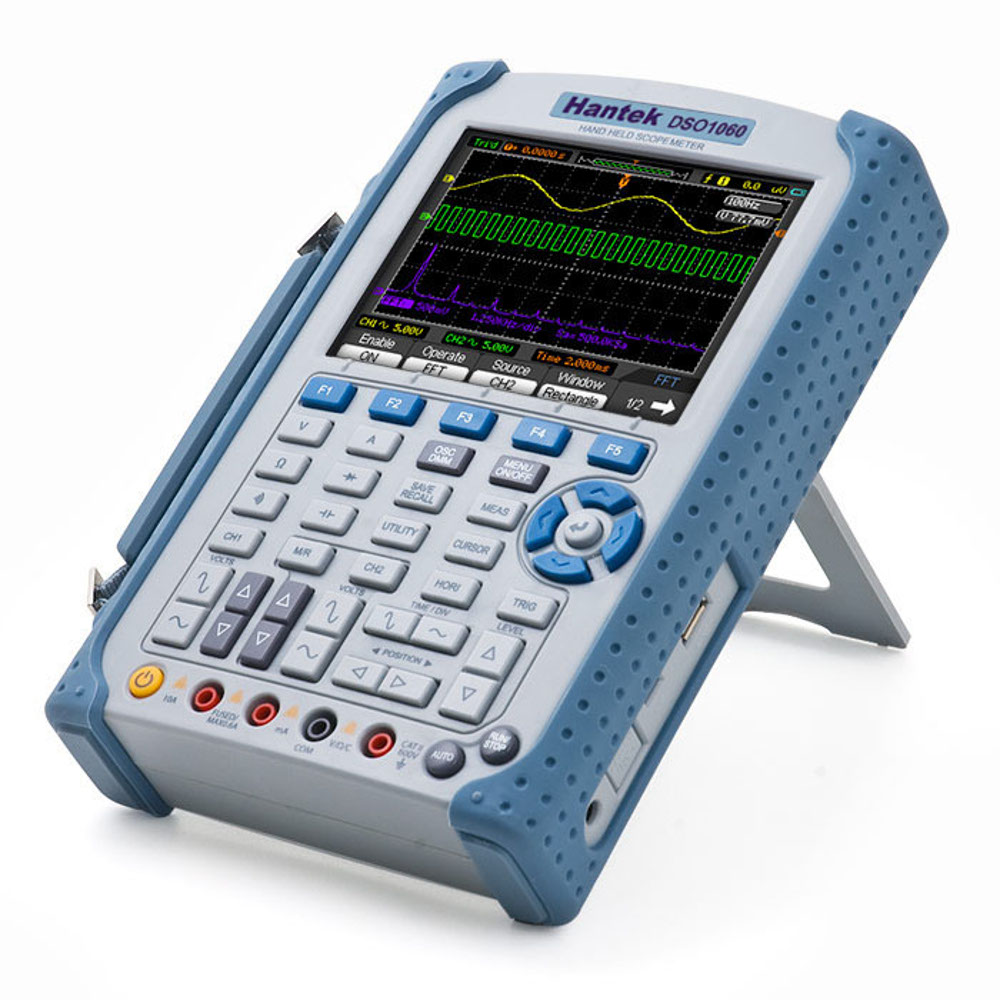

اسیلوسکوپ چیست؟
برای بررسی نوسانات ولتاژ، نوسان جریان و تغییرات فرکانس را بروی نمایشگر خود نشان می دهد. شکل موج نشان داده شده روی اسکوپ بروی محور افقی و عمودی به صورت دقیق قابل نمایش است. کاربرد اسیلوکوپبرای اندازه گیری عرض پالس و دوره تناوب، اندازه گیری پیک تو پیک و تشخیص شکل موج استفاده می شود. برای عیب یابی برد الکترونیکیو بررسی خروجی هر طبقه می توان به سرعت و با دقت بسیار بالا اندازه گیری و نمایش شکل موج را با اسیلوسکوپ انجام داد.pdf انواع اسیلوسکوپ را میتوان از سایت آچار دانلود نمود.
انواع اسیلوسکوپ
از لحاظ تکنولوژی ساخت به دو مدل اسیلوسکوپ دیجیتال و اسیلوسکوپ آنالوگ تقسیم می شوند
اسیلوسکوپ آنالوگ:
به دلیل استفاده از لامپ اشعه کاتدی در فرکانس های بالای 30 مگا هرتز بسیار محدود بوده و امکان نمایش دقیق ندارد. از معایب دیگر اسیلوسکوپ آنالوگ می توان به وزن زیاد و محدودیت اندازه گیری و تک رنگ بودن نمایش اشاره کرد.
اسیلوسکوپ دیجیتال:
با توجه به پیشرفت تکنولوژی اسیلوسکوپ دیجیتال راحتی بیشتری در اندازه گیری و نمایش فرکانس دارد مزیت اسیلوسکوپ دیجیتال می توان
- به نمایش سریع انواع فرکانس بالا
- وزن سبک
- نمایشگر رنگی با نمایشگر بزرگ
- سرعت نمونه برداری بالا
- نمایش همزمان دو یا چند کانال
موارد فوق به همراه قیمت ارزان اسیلوسکوپ دیجیتال گزینه بسیار مناسب تری نسبت به اسیلوسکوپ دیجیتال دارد. قیمت اسیلوسکوپ دیجیتال با توجه به فرکانس و سرعت نمونه برداری بسیار متفاوت است.
کاربرد اسیلوسکوپ در پزشکی:
برای عیب یابی تجهیزات پزشکی، نمایش خروجی هر طبقه برد الکترونیکی، آنالیز فرکانسی استفاده می شود. اندازه گیری میزان پیک تا پیک سیگنال خروجی ، اندازه گیری دوره تناوب کاربرد گسترده ای دارد.
کاربرد اسیلوسکوپ در تعمیرات موبایل یکی از دستگاه های اندازه گیری مهم است.
کاربرد اسیلوسکوپ در آزمایشگاه الکترونیک برای تهیه گزارش کار اسیلوسکوپ استفاده می شود.
